Magas pontosságú légi LiDAR rendszer

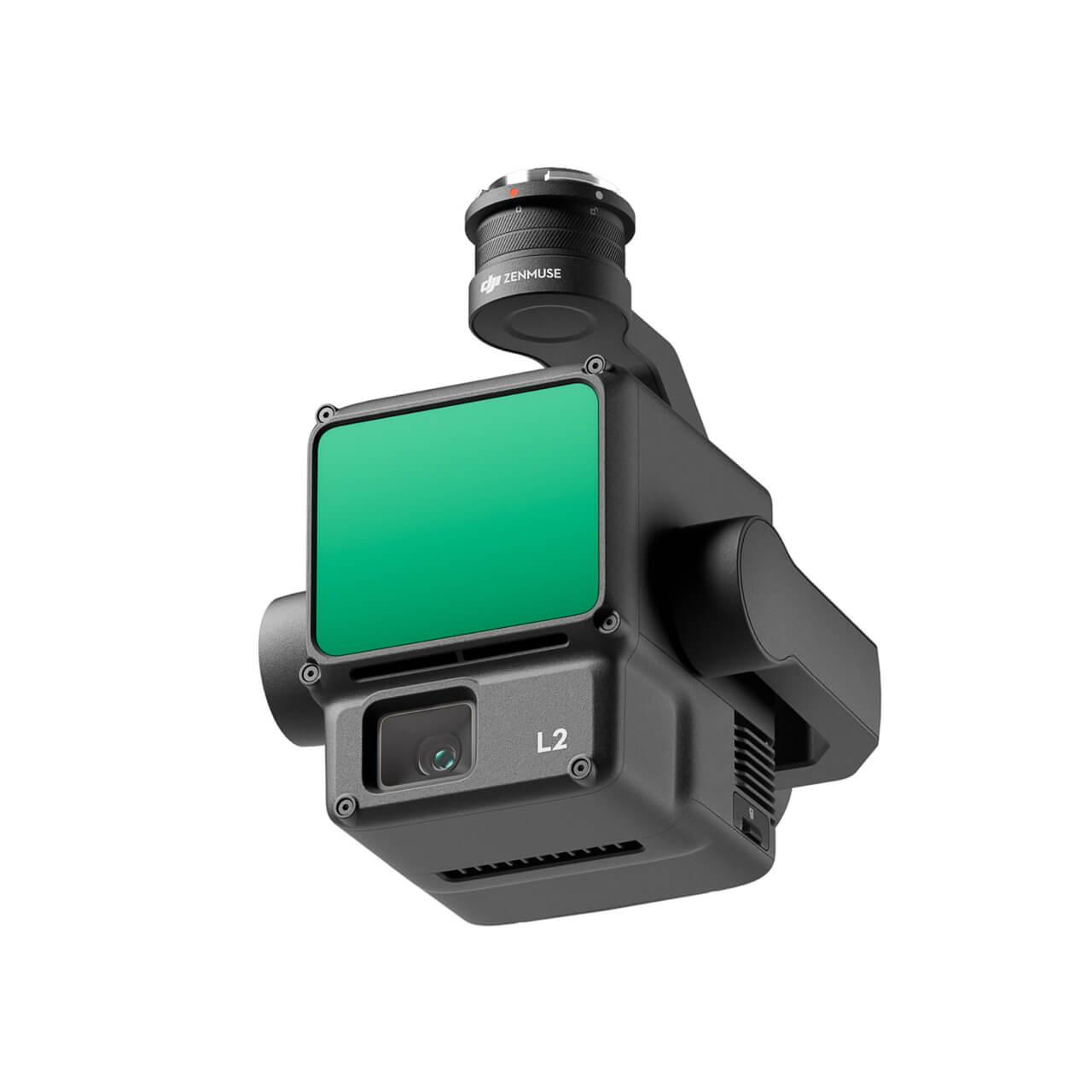

Zenmuse L2
Erőteljes hatótávolság, továbbfejlesztett pontosság
A Zenmuse L2 payload LiDAR érzékelőt integrál, egy önellátó magas pontosságú IMU rendszert és egy 4/3 CMOS RGB térképező kamerát. Ezzel biztosítva a DJI repülő platformoknak pontosabb, hatékonyabb és megbízhatóbb geopozicionális adatgyűjtést. A DJI Terra használatával pedig egy komplett megoldást nyújt a 3D adatgyűjtéshez és a magas pontosságú feldolgozáshoz.
Integrált LiDAR megoldás
Erős hardverrel támogatva az L2 lehetővé teszi a komplex témák pontosabb pásztázását, nagyobb hatótávolságon és gyorsabb pontfelhő gyűjtést. A műveletek során a felhasználók előnézhetik, visszajátszhatják és feldolgozhatják a pontfelhő modelleket már a helyszínen is, a DJI Terra által generált jelentésekkel, amelyek egy egyszerű, teljeskörű megoldást kínálnak az általános hatékonyság javításához. Ez lehetővé teszi a felhasználók számára, hogy egyetlen lépéssel magas pontosságú pontfelhő eredményeket érjenek el.
Magas szintű pontosság
A GNSS és a magas pontosságú IMU kombinálásával ez a megoldás 4 cm-es függőleges pontosságot és 5 cm-es vízszintes pontosságot ér el.
Kivételes hatékonyság
Azonnal munkára kész, egyetlen repülés során képes geopozicionális és RGB adatokat gyűjteni egy 2,5 km2 területről.
Intuitív működés
A Matrice 350 RTK és a DJI Terra együttműködésével az L2 egyszerűen használható, könnyeddé teszi az üzemeltetést, komplett megoldást kínál.
30% -kal növelt detektálási hatótávolság
Az L2 képes 250 méter távolságból érzékelni 10% visszaverődési és 100 klx fényviszonyok mellett, és akár 450 méterre is érzékelni 50% visszaverődési és 0 klx fényviszonyok mellett. A tipikus üzemelési magasság most már 120 méterre nőtt, ami jelentősen javítja az üzemeltetési biztonságot és hatékonyságot.
Kisebb lézersugarak, sűrűbb pontfelhők
Az L2 kisebb, 4×12 cm-es foltmérettel @100m, ami csak az L1 ötödét teszi ki. Ez nem csak kisebb objektumokat érzékel részletesebben, hanem sűrűbb vegetáción is áthatol, így pontosabb digitális terepmodellt (DEM) eredményez.
Hatékony pontfelhő ráta: 240 000 pont/mp
Mind az egyedi, mind a többszörös visszaverődési módokban a L2 elérheti a maximális pontfelhő kibocsátási ráta értékét, ami 240 000 pont per másodpercet jelent, lehetővé téve több pontfelhő adat gyűjtését egy adott időkeretben.
Két pásztázási mód
Az L2 két pásztázási módot támogat, amelyek rugalmasságot nyújtanak a felhasználók számára. Az ismétlődő pásztázási módban az L2 LiDAR-ja egyenletesebb és pontosabb pontfelhőt hoz létre, miközben kielégíti a magas pontosságú térképezési követelményeket is. A nem ismétlődő pásztázási mód pedig mélyebb behatolást biztosít a szerkezeti információkhoz, így alkalmas villamosenergia-vezeték ellenőrzésre, erdőgazdálkodási felmérésre és más helyzetekben történő használatra.
Magas pontosságú IMU rendszer
Javított pontosság
A magas pontosságú önellátó IMU rendszer, amely a drón RTK pozícionálási rendszerével kombinálva az összegyűjtött adatait. Az utófeldolgozás során adatösszeolvasásra kerül sor. Emellett az IMU rendszer kibővített környezeti alkalmazkodóképessége növeli az L2 üzemeltetési megbízhatóságát és pontosságát.
- YAW Pontosság: Valós idejű: 0,2°, utófeldolgozás: 0,05°
- Pitch/Roll Pontosság: Valós idejű: 0,05°, utófeldolgozás: 0,025°
Nincs IMU előmelegítés
Az IMU rendszer teljesítményét jelentősen javították, és azonnal használatra kész, amint bekapcsolódik. A hozzá tartozó drón pedig azonnal munkába áll, amint az RTK FIX státuszban van, így optimalizált helyszíni élményt nyújt.
RGB térképező kamera
4/3 CMOS, mechanikus zárszerkezet
A pixelméret 3,3 μm-ra lett megnövelve, és a hatékony képpontok most elérhetik a 20 megapixelt, ami jelentős javulást eredményez az összképminőségben, valamint gazdagabb valósághű színes pontfelhő részleteket biztosít. A minimális fényképezési időköz 0,7 másodpercre lett csökkentve. Ha a pontfelhő gyűjtése nem szükséges, az RGB kamera továbbra is fényképeket és videókat készíthet, vagy képeket gyűjthet látható fényű térképezéshez.
Javított üzemeltetési élmény
Különböző repülési útvonaltípusok
Támogatja a Waypoint (útvonalpont), Area (terület) és Linear (lineáris) útvonaltípusokat a különböző környezetekben történő felmérések kezeléséhez.
A Pontfelhő Élőkép
A működés során a DJI Pilot 2 három kijelzőmódot támogat – RGB, pontfelhő és pontfelhő/RGB egymás melletti kijelzés -, így az üzemelési eredményeket intuitív módon mutatja be. Az RNG (Lézertávolságmérő) aktiválása lehetővé teszi a távolságinformációhoz való hozzáférést a LiDAR modul és a látómező középpontjában lévő objektum között, növelve a repülés biztonságát. Továbbá négy valós idejű pontfelhő-színezési módot támogat – Visszaverődés, Magasság, Távolság és RGB.
A pontfelhő modell visszajátszása és összeillesztése
A művelet után a 3D pontfelhő modellt közvetlenül megtekinthetjük. Több repülés 3D pontfelhő modellje is összeilleszthető, lehetővé téve a helyszíni döntéshozatalt.
Automatikusan generált feladatminőségi jelentés
A pontfelhő adatok gyűjtése után a DJI Pilot 2 alkalmazás automatikusan generál egy Feladatminőségi Jelentést, hogy a műveleti eredményeket az operátorok valós időben és a helyszínen ellenőrizhessék, ami a terepmunkát reaktívabbá és gondmentesebbé teszi.
PPK megoldás (Post-Processed Kinematic)
Komplex üzemelési környezetekben a felhasználók beállíthatnak RTK bázisállomásokat a művelet előtt, hogy megelőzzék a RTK adatvesztést az interferencia, a videó átvitel elvesztése vagy egyéb problémák miatt. A művelet után importálják az eredeti fájlokat a DJI Terra szoftverbe, hogy a PPK eljárást használva újra felépíthessék a magas pontosságú modelleket.
Egylépéses feldolgozás a DJI Terra alkalmazásban
Hatékony és megbízható teljeskörű utófeldolgozás érhető el egyetlen kattintással, amikor a pontfelhő adatokat importálják a DJI Terra szoftverbe. Egy kattintással generálható egy standard formátumú 3D pontfelhő modell, miután elvégezték a pontfelhő pályaszámítást és pontosságoptimalizálást. A talajpontok osztályozásakor a talajpont típus segítségével egy DEM (digitális terepmodell) is kiadható. A pontfelhő minőségét a Pontosság Ellenőrzés és Ellenőrzés (Accuracy Control and Check function) funkcióval lehet elemezni.
